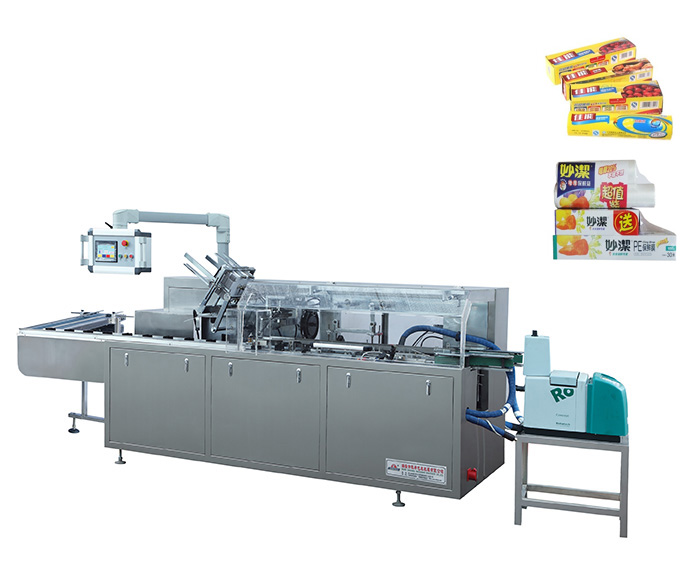

裝盒機說明書工作站組成機構與原理

1、裝盒機的說明書工作站組成機構

折紙機構、紙張輸送及檢測機構、同步帶動力機構。

2、裝盒機折紙機構組成及說明書工作站原理

（1）折紙機構組成：說明書庫、吸紙桿、卷紙輪、檔紙板、橡膠（網紋）卷紙輥等。

（2）說明書工作站原理：利用設備自帶的真空裝置，產生一定的真空度，通過管路和控制吸取說明書。說明書通過卷紙輪、橡膠輥、檔紙板重復折疊完成并輸送到后序工位。

（3）說明書工作站關鍵點：

①說明書：避免靜電產生，要碼放到位，碼放不宜過多，避免說明書彎曲變形；

②同步：折紙機啟動開關（光纖檢測）、折紙機吸紙時間，卷紙輪缺口部位與吸紙同步，折紙機整體運行和主機同步，輸送皮帶時間與檢測位置同步；

③機械部件：檔紙板經常性清潔，檔紙塊經常檢測磨損程度及緊固狀態，卷紙橡膠輥清潔、檢測、更換，傳動皮帶和張緊輥等，卷紙輥傳動齒輪及其他傳動部位注油和檢查，注意傾聽異常聲音和觀察異常傳動；

（4）真空關鍵點。

①經常性檢查真空度；

②經常性反向壓空吹清；

③了解真空何時有何時無（啟動時間和停止時間或者角度）；

④定期檢查、清潔真空泵。

（5）接近開關控制：監測說明書有無（缺連續三張自動停機）、吸紙啟動時間控制、吸嘴和分紙板順序關系（同步）。
